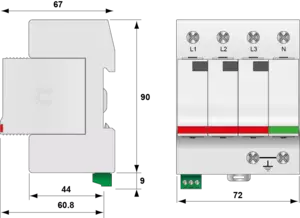

Mehrpoliger Überspannungsschutz Typ 2
Part Number: 461432
DS44S-400/G
- Typ 2 Überspannungsschutz
- Ableitfähigkeit pro Pol bis zu: In= 20 kA; Imax= 40 kA
- Sichere Trennvorrichtung
- Steckbares Schutzmodul
- Fernsignalisierung optional
- Zugelassen nach IEC 61643-11, EN 61643-11 und UL1449 ed.5
Die Überspannungsschutzgeräte der DS40x Serie sind Typ 2 Ableiter und werden in der Haupt- bzw. Unterverteilung der elektrischen Installation eingesetzt um die nachgeschalteten Leitungen sowie elektrische Anwendungen zu schützen.
Die Schutzschaltung des DS40x Serie besteht aus einer Kombination von Hochleistungsvarisatoren mit einer thermischen Trennvorrichtung, die Ableiter verfügen standardmäßig über eine optische Fehlersignalisierung und sind optional mit Fernsignalisierung erhältlich (DS40Sxx).
Der DS40x Serie ist für elektrische Systeme mit den unterschiedlichsten Betriebsspannungen verfügbar und für Hutschienenmontage geeignet. Das steckbare Schutzmodul erlaubt den schnellen und unkomplizierten Austausch im Fehlerfall.
Certificates
Datenblatt
|
SPD Typ
|
IEC | 2 |
|
Anwendung
|
AC-Stromversorgung |
|
|
AC-Netzform
|
TT-TNS |
|
|
Nennspannung
|
Un | 230 Vac |
|
Höchste Dauerspannung AC
|
Uc | 440 Vac |
|
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
|
UT | 580 Vac Festigkeit |
|
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
|
UT | 770 Vac Sicheres Verhalten |
|
TOV-Spannung (N-PE) 200ms Charakteristik
TOV Fest oder Sicher
|
UT | 1200 V/300A/200 ms Festigkeit |
|
Schutzleiterstrom -Leckstrom (CM) bei Uc
|
Ipe | Keiner |
|
Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
|
Ic | 0.5 mA |
|
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
|
If | Keiner |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 20 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 40 kA |
|
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
|
Imax Total | 40 kA |
|
Anschlusspfade
|
L/N und N/PE |
|
|
Schutzmodus
Schutzmodi- common und/oder differential
|
CM / DM |
|
|
Schutzpegel L/N
@ In (8/20µs)
|
Up L/N | 1.8 kV |
|
Schutzpegel N/PE
@ In (8/20µs)
|
Up N/PE | 1.5 kV |
|
Kurzschlussfestigkeit
|
Isccr | 25 000 A |
|
Technologie
|
GSG+MOV |
|
|
Ableiterkonfiguration
|
3-Phasen + N |
|
|
Anschlussart
|
Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene |
|
|
Bauart
|
Steckbare modulare Bauweise für Hutschienenmontage |
|
|
Montage auf
|
35 mm Hutschiene |
|
|
Gehäusewerkstoff
|
Thermoplastik UL94 V-0 |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Ausfallverhalten
|
Trennung vom Netz; optische Anzeige |
|
|
Fehlersignalisierung
|
1 mechanische Anzeige je Pol| rot |
|
|
Ersatzmodul
|
DSM40-400 und DSM40G-600 |
|
|
Fernmeldesignalisierung (FS)
|
Potentialfreier Wechsler |
|
|
Einbaumaße
|
Siehe Maßbild |
|
Normkonform nach
|
IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5 |
|
|
Zulassungen
|
cRUus |
|
|
Umweltstandards
|
EU RoHS |
|
thermische Trennvorrichtung
|
Intern |
|
|
Fehlerstromschutzschalter
|
Typ „S“ oder zeitverzögert |
|
|
Vorsicherung max.
|
max. 125 A (gL/gG) |
