Mehrpoliger Überspannungsschutz Typ 2

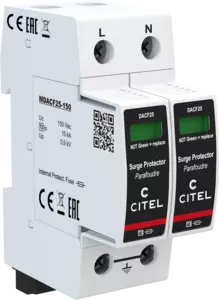

DACF25S-20-150
DACF25S-20-150
Part Number: 821410122
  • Typ 2 Überspannungsschutz
  • Ableitfähigkeit pro Pol bis zu: In= 15 kA; Imax= 50 kA
  • Interne Sicherung
  • Sichere Trennvorrichtung
  • Steckbares Schutzmodul
  • Fernsignalisierung
  • Erfüllt die Normen IEC 61643-11 und EN 61643-11
Installation Sheet Technisches Datenblatt

Die Überspannungsschutzgeräte der DACF25x Serie sind aufgrund ihrer Stoßstromableitfähigkeit als Typ 2 Ableiter klassifiziert und werden hauptsächlich in Unterverteilungen elektrischer Systeme eingesetzt, um alle gängigen Netzarten (1-polig, TN, TNC, TNS, TT) vor Überspannungen zu schützen. Die vorhandene, interne Sicherung ermöglicht es auf eine externe Vorsicherung zu verzichten und spart so Arbeitsaufwand und Kosten. Die Schutzschaltung des DACF25x Serie besteht aus einer Kombination von Hochleistungsvarisatoren mit thermischer Trennvorrichtung. Eine optische Fehleranzeige ist standardmäßig vorhanden und optional eine Fernsignalisierung. Die DACF25x Serie ist für elektrische Systeme mit den unterschiedlichsten Betriebsspannungen verfügbar und für die Montage auf DIN-Hutschienen ausgelegt. Das steckbare Schutzmodul erlaubt den schnellen und unkomplizierten Austausch im Fehlerfall.


SPD Typ 2
Anwendung 120/208V
AC-Netzform TN
Höchste Dauerspannung AC Uc 150 Vac
TOV-Spannung (L-N) 5sec. Charakteristik UT 180 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik UT 230 Vac Sicheres Verhalten
Schutzleiterstrom -Leckstrom (CM) bei Uc Ipe < 1 mA
Folgestrom If Keiner
Nennableitstoßstrom (8/20) µs /Pol In 15 kA
max. Ableitstoßstrom Imax 25 kA
max. Gesamtableitstoßstrom (8/20)µs Imax Total 50 kA
Anschlusspfade L/PE und N/PE
Schutzpegel L/PE Up L/PE 0.9 kV
Up-5kA 0.6 kV
Up-5kA 0.6 kV
Kurzschlussfestigkeit Isccr 100 000 A
Technologie MOV
Ableiterkonfiguration 1 Phase+N
Anschlussart Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene
Bauart Steckbare modulare Bauweise für Hutschienenmontage
Montage auf 35 mm Hutschiene
Gehäusewerkstoff Thermoplastik UL94-V0
Temperaturbereich -40/+85°C
Schutzart IP20
Ausfallverhalten Trennung vom Netz; optische Anzeige
Fehlersignalisierung 1 mechanische Anzeige je Pol| rot
Ersatzmodul MDACF25-150
Fernmeldesignalisierung (FS) Potentialfreier Wechsler
250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Einbaumaße Siehe Maßbild
Gewicht 0.209 kg
Normkonform nach IEC 61643-11 / DIN EN 61643-11 / UL1449 4ed.
