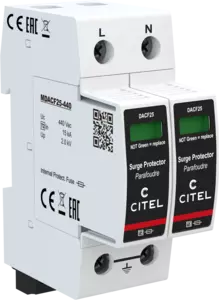

Mehrpoliger Überspannungsschutz Typ 2
DACF25S-20-440
Part Number: 821410422
- Typ 2 Überspannungsschutz
- Ableitfähigkeit pro Pol bis zu: In= 15 kA; Imax= 25 kA
- Interne Sicherung
- Sichere Trennvorrichtung
- Steckbares Schutzmodul
- Fernsignalisierung optional
- Erfüllt die Normen IEC 61643-11 und EN 61643-11
Datenblatt
Die Überspannungsschutzgeräte der DACF25x Serie sind aufgrund ihrer Stoßstromableitfähigkeit als Typ 2 Ableiter klassifiziert und werden hauptsächlich in Unterverteilungen elektrischer Systeme eingesetzt, um alle gängigen Netzarten (1-polig, TN, TNC, TNS, TT) vor Überspannungen zu schützen. Die vorhandene, interne Sicherung ermöglicht es auf eine externe Vorsicherung zu verzichten und spart so Arbeitsaufwand und Kosten.
Die Schutzschaltung des DACF25x Serie besteht aus einer Kombination von Hochleistungsvarisatoren mit thermischer Trennvorrichtung. Eine optische Fehleranzeige ist standardmäßig vorhanden und optional eine Fernsignalisierung.
Die DACF25x Serie ist für elektrische Systeme mit den unterschiedlichsten Betriebsspannungen verfügbar und für die Montage auf DIN-Hutschienen ausgelegt. Das steckbare Schutzmodul erlaubt den schnellen und unkomplizierten Austausch im Fehlerfall.
Wählen Sie eine Rubrik :
- DACF25S-10-150
- DACF25S-10-275
- DACF25S-10-320
- DACF25S-10-440
- DACF25S-11-150
- DACF25S-11-275
- DACF25S-11-320
- DACF25S-20-150
- DACF25S-20-275
- DACF25S-20-320
- DACF25S-20-440
- DACF25S-30-150
- DACF25S-30-275
- DACF25S-30-320
- DACF25S-30-440
- DACF25S-31-150
- DACF25S-31-275
- DACF25S-31-320
- DACF25S-31-440
- DACF25S-40-150
- DACF25S-40-275
- DACF25S-40-320
- DACF25S-40-440
| SPD Typ | 2 | |
| Anwendung | AC-Stromversorgung | |
| AC-Netzform | IT | |
| Höchste Dauerspannung AC | Uc | 440 Vac |
| TOV-Spannung (L-N) 5sec. Charakteristik | UT | 580 Vac Festigkeit |
| TOV-Spannung (L-N) 120min. Charakteristik | UT | 770 Vac Sicheres Verhalten |
| Schutzleiterstrom -Leckstrom (CM) bei Uc | Ipe | < 1 mA |
| Folgestrom | If | Keiner |
| Nennableitstoßstrom (8/20) µs /Pol | In | 15 kA |
| max. Ableitstoßstrom | Imax | 25 kA |
| max. Gesamtableitstoßstrom (8/20)µs | Imax Total | 50 kA |
| Anschlusspfade | L/PE und N/PE | |
| Schutzpegel N/PE | Up N/PE | 2 kV |
| Schutzpegel L/PE | Up L/PE | 2 kV |
| Schutzpegel N/PE bei 5 kA | Up-5kA | 1.5 kV |
| Up-5kA | 1.5 kV | |
| Kurzschlussfestigkeit | Isccr | 100 000 A |
| Technologie | MOV | |
| Ableiterkonfiguration | 1 Phase+N | |
| Anschlussart | Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene | |
| Bauart | Steckbare modulare Bauweise für Hutschienenmontage | |
| Steckbar | Ja | |
| Montage auf | 35 mm Hutschiene | |
| Gehäusewerkstoff | Thermoplastik UL94 V-0 | |
| Temperaturbereich | Tu | -40/+85°C |
| Schutzart | IP20 | |
| Ausfallverhalten | Trennung vom Netz; optische Anzeige | |
| Fehlersignalisierung | 1 mechanische Anzeige je Pol| rot | |
| Ersatzmodul | MDACF25-440 | |
| Fernmeldesignalisierung (FS) | Potentialfreier Wechsler | |
| Anschlußquerschnitt (FS) | max. 1,5 mm² ein-/mehrdrahtig | |
| Schaltleistung max. | 250 V / 0.5 A (AC) / 30 V / 3 A (DC) | |
| Einbaumaße | Siehe Maßbild | |
| Gewicht | 0.224 kg |
| Normkonform nach | IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.4 |
| thermische Trennvorrichtung | Intern | |
| Fehlerstromschutzschalter | Typ „S“ oder zeitverzögert | |
| Vorsicherung max. | Vorsicherung intergriert |
