Mehrpoliger Überspannungsschutz Typ 2

DACF25S-31-320
Artikelnummer 821410344
DACF25S-31-320
  • Typ 2 Überspannungsschutz
  • Ableitfähigkeit pro Pol bis zu: In= 15 kA; Imax= 25 kA
  • Interne Sicherung
  • Sichere Trennvorrichtung
  • Steckbares Schutzmodul
  • Fernsignalisierung optional
  • Erfüllt die Normen IEC 61643-11 und EN 61643-11
Kontaktieren Sie uns
Die Überspannungsschutzgeräte der DACF25x Serie sind aufgrund ihrer Stoßstromableitfähigkeit als Typ 2 Ableiter klassifiziert und werden hauptsächlich in Unterverteilungen elektrischer Systeme eingesetzt, um alle gängigen Netzarten (1-polig, TN, TNC, TNS, TT) vor Überspannungen zu schützen. Die vorhandene, interne Sicherung ermöglicht es auf eine externe Vorsicherung zu verzichten und spart so Arbeitsaufwand und Kosten. Die Schutzschaltung des DACF25x Serie besteht aus einer Kombination von Hochleistungsvarisatoren mit thermischer Trennvorrichtung. Eine optische Fehleranzeige ist standardmäßig vorhanden und optional eine Fernsignalisierung. Die DACF25x Serie ist für elektrische Systeme mit den unterschiedlichsten Betriebsspannungen verfügbar und für die Montage auf DIN-Hutschienen ausgelegt. Das steckbare Schutzmodul erlaubt den schnellen und unkomplizierten Austausch im Fehlerfall.
SPD Typ
2
Anwendung
z.B. 230/400
 AC-Stromversorgung
AC-Netzform
TNS or TNC or TT or IT
 TT-TNS
Höchste Dauerspannung AC
Uc 320 Vac
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
 UT 335 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
 UT 440 Vac Sicheres Verhalten
TOV-Spannung (N-PE) 200ms Charakteristik
TOV Fest oder Sicher
 UT 1200 V/300A/200 ms Festigkeit
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe Keiner
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
 If Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
 In 15 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 25 kA
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
Imax Total 50 kA
Anschlusspfade
 L/N und N/PE
Schutzpegel L/N
@ In (8/20µs)
 Up L/N 1.5 kV
Schutzpegel N/PE
@ In (8/20µs)
 Up N/PE 1.5 kV
Schutzpegel L/N bei 5 kA
@ 5 kA (8/20µs)
 Up-5kA 1.2 kV
Schutzpegel N/PE bei 5 kA
@ 5 kA (8/20µs)
 Up-5kA 1.2 kV
Kurzschlussfestigkeit
 Isccr 100 000 A
Technologie
 GSG+MOV
Ableiterkonfiguration
 3-Phasen + N
Anschlussart
 Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene
Bauart
 Steckbare modulare Bauweise für Hutschienenmontage
Steckbar
 Ja
Montage auf
 35 mm Hutschiene
Gehäusewerkstoff
 Thermoplastik UL94 V-0
Temperaturbereich
 Tu -40/+85°C
Schutzart
 IP20
Ausfallverhalten
 Trennung vom Netz; optische Anzeige
Fehlersignalisierung
 1 mechanische Anzeige je Pol| rot
Ersatzmodul
 MDACF25-320 + MDAC50G-255/F25
Fernmeldesignalisierung (FS)
 Potentialfreier Wechsler
Anschlußquerschnitt (FS)
 max. 1,5 mm² ein-/mehrdrahtig
Schaltleistung max.
 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Einbaumaße

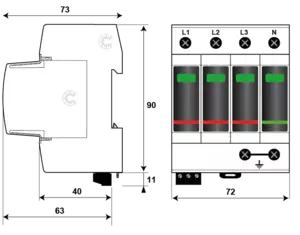

 Siehe Maßbild
Gewicht
 0.367 kg
Normkonform nach
 IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
thermische Trennvorrichtung
 Intern
Fehlerstromschutzschalter
 Typ „S“ oder zeitverzögert
