Überspannungsschutz Typ 2+3 (festverdrahtet)

MLPM2-230L-R
Artikelnummer 842211
MLPM2-230L-R
  • Kompakter Typ 2+3 Überspannungsschutz
  • Für Schutzklasse II Betriebsmittel
  • Einfache Montage
  • Anschluss über Federkraftklemmen
  • Statussignalisierung
  • Gerät Defekt - Trennung vom Netz und Stromkreistrennung
  • EN 61643-11, IEC 61643-11
  • Besonders gut geeignet für Endstromkreise: z.B. LED-Beleuchtung


Wählen Sie eine Rubrik :

SPD Typ
2+3
Anwendung
z.B. 230/400
230V Einphasig
AC-Netzform
TNS or TNC or TT or IT
TT-TN
Höchste Dauerspannung AC
Uc 320 Vac
max. Laststrom
@25°C
IL 10 A
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
UT 335 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
UT 440 Vac Sicheres Verhalten
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
In 5 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 10 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
Uoc 12 kV
Schutzmodus
Schutzmodi- common und/oder differential
DM
Schutzpegel L/N
@ In (8/20µs)
Up L/N 1.2 kV
Kurzschlussfestigkeit
Isccr 10 000 A

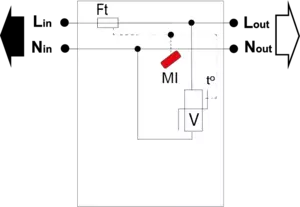

Technologie
GSG+MOV
Anschlussart
Federkraftklemme max. 1,5 mm²
Montage auf
Trägerrahmen zur Wandmontage
Gehäusewerkstoff
Thermoplastik UL94 V-0
Temperaturbereich
Tu -40/+85°C
Schutzart
IP20
Ausfallverhalten
Trennung vom Netz mit Stromkreistrennung; Anzeige Rot
Fehlersignalisierung
Mechanische Anzeige rot
Spannungs- oder Betriebszustandsanzeige
Mechanisch
Einbaumaße
Siehe Maßbild
Gewicht
0.026 kg
Normkonform nach
IEC 61643-11 / DIN EN 61643-11
Zulassungen
KEMA
thermische Trennvorrichtung
Intern
Fehlerstromschutzschalter
Typ „S“ oder zeitverzögert
