Überspannungsschutz für Stromversorgung und Datenschnittstellen

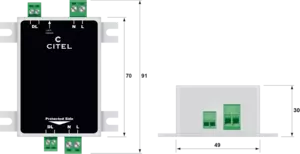

MLP2-230L-P/DL
Artikelnummer 721232
MLP2-230L-P/DL

Speziell entwickelter Überspannungsschutz mit kombinierten Schutz für die Stromversorgung und Datenleitung:

  • Viele Varianten je nach Anwendung verfügbar
  • Mit Schraubklemmen oder Kabelverdrahtung
  • IP65 Versionen
  • Für Schutzklasse I oder II Anwendung
  • Reiner AC-Schutz oder in Kombination mit Steuer- oder Datenleitungen
  • Entwickelt für Uoc: 10 kV und Imax: 10 kA für höchste Anforderungen im Aussenbereich nach IEEE & ANSI
  • Optische und elektrische (optional) Fehlersignalisation

Die MLP-Serie ist eine umfassende Baureihe zum Schutz der LED-Beleuchtung. Verschiedene Varianten ermöglichen es die bestmögliche kundenorientierte Lösung zu realisieren. Die MLP-Serie schützt das LED-System wirkungsvoll, selbst gegen energiereiche Überspannungen, je nach Version auch die Dimmung (RS485 oder DALI). Zur Wahl stehen Ausführungen in den verschiedenen Schutzklassen (Klasse 1| Klasse 2) und verschiedene Möglichkeiten der Signalisation und Trennung im Fehlerfall. Je nach Kundenwunsch erfolgt eine Stromkreistrennung des Beleuchtungskreises oder nur des Überspannungsschutzes. Die Fehlermeldung erfolgt optisch und/oder über einen potentialfreien Kontakt oder indirekt über die Stromkreistrennung des Beleuchtungskreises.


SPD Typ
2+3
AC-Netzform
TNS or TNC or TT or IT
TT-TN
Nennspannung
Un 230-277 Vac
Höchste Dauerspannung AC
Uc 305 Vac
max. Frequenzbereich
f max. 10 MHz
max. Laststrom
@25°C
IL 2.5 A
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
UT 335 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
UT 440 Vac Sicheres Verhalten
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe Keiner
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
If Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
In 5 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 10 kA
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
Imax Total 20 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
Uoc 10 kV / 5 kA
Surge withstand IEEE C62.41.2
10 kV / 10 kA
Schutzmodus
Schutzmodi- common und/oder differential
CM / DM
Schutzpegel L/N
@ In (8/20µs)
Up L/N 1.5 kV
Schutzpegel L/PE
@ In (8/20µs)
Up L/PE 1.5 kV
Kurzschlussfestigkeit
Isccr 10 000 A
AC / Data
Montage auf
Wandmontage oder Montageplatte
Gehäusewerkstoff
Thermoplastik UL94 V-0
Temperaturbereich
Tu -40/+85°C
Einbaumaße
Siehe Maßbild
Normkonform nach
IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
thermische Trennvorrichtung
Intern
Fehlerstromschutzschalter
Typ „S“ oder zeitverzögert
