DACN30VGS Serie Kombi-Ableiter Typ 2+3 in 'VG-Technology'

DACN30VGS-10-1260
Artikelnummer 29421032
DACN30VGS-10-1260
  • Überspannungsschutz Typ 2+3
  • "VG-Technology"
  • Nennableitstoßstrom, In: 15 kA pro Pol
  • Kein Leck- und Betriebsstrom
  • Monoblock-Gehäuse
  • Fernsignalisierung
  • TOV optimiert
  • EN 61643-11, IEC 61643-11 und UL1449 ed.5 konform

Die Geräte der DACN30VGS Serie sind Überspannungsableiter vom Typ 2+3 und für den Schutz von Windenergieanlagen mit Nennspannungen von bis zu 1140VAC konzipiert. Die Schutzschaltung basiert auf der bewährten "VG-Technology" von CITEL, d.h., keine Leck- und Betriebsströme und optimierte Schutzpegel für eine maximale Schutzwirkung. Die DACN30VGS sind in Ausführungen für TN/TNS Netze erhältlich und verfügen standardmäßig über Fernsignalisierungskontakte.


SPD Typ
IEC

2+3

Nennspannung
Un

1140 Vac

Höchste Dauerspannung AC
Uc

1260 Vac

TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
UT

1650 Vac Festigkeit

TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
UT

2200 Vac Sicheres Verhalten

Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe

Keiner

Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
If

Keiner

Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
In

15 kA

max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax

30 kA

Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
Uoc

6 kV

Schutzpegel-
@ In (8/20µs)
Up

4.0 kV

Schutzpegel
@ In (8/20µs), @ 6 kV (1,2/50 µs)
Up

5.0 kV

Schutzpegel bei 5 kA
Schutzpegel bei 5kA (8/20)µs
Up-5kA

3.2 kV

Kurzschlussfestigkeit
Isccr

25 000 A

Technologie

VG-Technologie (MOV+GSG)

Ableiterkonfiguration

Einpolig

Anschlussart

Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene

Bauart

Monoblock-Gehäuse für Hutschienenmontage

Steckbar

Nein

Montage auf

35 mm Hutschiene

Gehäusewerkstoff

Thermoplastik UL94 V-0

Temperaturbereich
Tu

-40/+85°C

Schutzart

IP20

Ausfallverhalten

Trennung vom Netz; optische Anzeige

Fehlersignalisierung

1 mechanische Anzeige je Pol rot

Fernmeldesignalisierung (FS)

Potentialfreier Wechsler

Anschlußquerschnitt (FS)

max. 1,5 mm² ein-/mehrdrahtig

Schaltleistung max.

250 V / 0.5 A (AC) / 30 V / 3 A (DC)

Einbaumaße

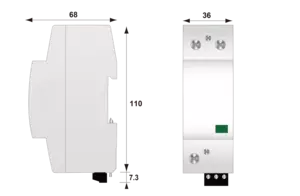

Siehe Maßbild

Gewicht

0.242 kg

Normkonform nach

IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5

thermische Trennvorrichtung

Intern

Fehlerstromschutzschalter

Typ „S“ oder zeitverzögert

Vorsicherung max.

max. 125 A (gL/gG)
