DACN30VGS Serie Kombi-Ableiter Typ 2+3 in 'VG-Technology'

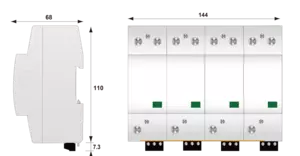

DACN30VGS-40-1260
Artikelnummer 29424032
DACN30VGS-40-1260
  • Überspannungsschutz Typ 2+3
  • "VG-Technology"
  • Nennableitstoßstrom, In: 15 kA pro Pol
  • Kein Leck- und Betriebsstrom
  • Monoblock-Gehäuse
  • Fernsignalisierung
  • TOV optimiert
  • EN 61643-11, IEC 61643-11 und UL1449 ed.5 konform

Die Geräte der DACN30VGS Serie sind Überspannungsableiter vom Typ 2+3 und für den Schutz von Windenergieanlagen mit Nennspannungen von bis zu 1140VAC konzipiert. Die Schutzschaltung basiert auf der bewährten "VG-Technology" von CITEL, d.h., keine Leck- und Betriebsströme und optimierte Schutzpegel für eine maximale Schutzwirkung. Die DACN30VGS sind in Ausführungen für TN/TNS Netze erhältlich und verfügen standardmäßig über Fernsignalisierungskontakte.


SPD Typ
2+3
Nennspannung
Un 1140 Vac
Höchste Dauerspannung AC
Uc 1260 Vac
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
UT 1650 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
UT 2200 Vac Sicheres Verhalten
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe Keiner
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
If Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
In 15 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 30 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
Uoc 6 kV
Schutzpegel-
@ In (8/20µs)
Up 4.0 kV
Schutzpegel
@ In (8/20µs), @ 6 kV (1,2/50 µs)
Up 5.0 kV
Schutzpegel bei 5 kA
Schutzpegel bei 5kA (8/20)µs
Up-5kA 3.2 kV
Kurzschlussfestigkeit
Isccr 25 000 A
AC
Technologie
VG-Technologie (MOV+GSG)
Ableiterkonfiguration
3-Phasen + N
Anschlussart
Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene
Bauart
Monoblock-Gehäuse für Hutschienenmontage
Steckbar
Nein
Montage auf
35 mm Hutschiene
Gehäusewerkstoff
Thermoplastik UL94 V-0
Temperaturbereich
Tu -40/+85°C
Schutzart
IP20
Ausfallverhalten
Trennung vom Netz; optische Anzeige
Fehlersignalisierung
1 mechanische Anzeige je Pol rot
Fernmeldesignalisierung (FS)
Potentialfreier Wechsler
Anschlußquerschnitt (FS)
max. 1,5 mm² ein-/mehrdrahtig
Schaltleistung max.
250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Gewicht
1.000 kg
Normkonform nach
IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
thermische Trennvorrichtung
Intern
Fehlerstromschutzschalter
Typ „S“ oder zeitverzögert
Vorsicherung max.
max. 125 A (gL/gG)
