DACN30VGS Serie Kombi-Ableiter Typ 2+3 in 'VG-Technology'
Part Number: 29423032
DACN30VGS-30-1260
- Überspannungsschutz Typ 2+3
- "VG-Technology"
- Nennableitstoßstrom, In: 15 kA pro Pol
- Kein Leck- und Betriebsstrom
- Monoblock-Gehäuse
- Fernsignalisierung
- TOV optimiert
- EN 61643-11, IEC 61643-11 und UL1449 ed.5 konform
Die Geräte der DACN30VGS Serie sind Überspannungsableiter vom Typ 2+3 und für den Schutz von Windenergieanlagen mit Nennspannungen von bis zu 1140VAC konzipiert. Die Schutzschaltung basiert auf der bewährten "VG-Technology" von CITEL, d.h., keine Leck- und Betriebsströme und optimierte Schutzpegel für eine maximale Schutzwirkung. Die DACN30VGS sind in Ausführungen für TN/TNS Netze erhältlich und verfügen standardmäßig über Fernsignalisierungskontakte.
Datenblatt|
SPD Typ
|
IEC | 2+3 |
|
Nennspannung
|
Un | 1140 Vac |
|
Höchste Dauerspannung AC
|
Uc | 1260 Vac |
|
max. Laststrom @25°C
|
IL | 100 A |
|
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
|
UT | 1650 Vac Festigkeit |
|
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
|
UT | 2200 Vac Sicheres Verhalten |
|
Schutzleiterstrom -Leckstrom (CM) bei Uc
|
Ipe | Keiner |
|
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
|
If | Keiner |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 15 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 30 kA |
|
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
|
Uoc | 6 kV |
|
Schutzpegel-
@ In (8/20µs)
|
Up | 4.0 kV |
|
Schutzpegel
@ In (8/20µs), @ 6 kV (1,2/50 µs)
|
Up | 5.0 kV |
|
Schutzpegel bei 5 kA
Schutzpegel bei 5kA (8/20)µs
|
Up-5kA | 3.2 kV |
|
Kurzschlussfestigkeit
|
Isccr | 25 000 A |
|
Technologie
|
VG-Technologie (MOV+GSG) |
|
|
Ableiterkonfiguration
|
3-Phasen |
|
|
Anschlussart
|
Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene |
|
|

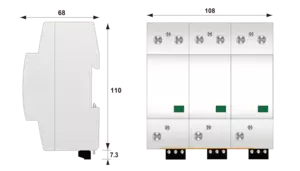

Bauart
|
Monoblock-Gehäuse für Hutschienenmontage |
|
|
Steckbar
|
Nein |
|
|
Montage auf
|
35 mm Hutschiene |
|
|
Gehäusewerkstoff
|
Thermoplastik UL94 V-0 |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Ausfallverhalten
|
Trennung vom Netz; optische Anzeige |
|
|
Fehlersignalisierung
|
1 mechanische Anzeige je Pol rot |
|
|
Fernmeldesignalisierung (FS)
|
Potentialfreier Wechsler |
|
|
Anschlußquerschnitt (FS)
|
max. 1,5 mm² ein-/mehrdrahtig |
|
|
Schaltleistung max.
|
250 V / 0.5 A (AC) / 30 V / 3 A (DC) |
|
Normkonform nach
|
IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5 |
|
thermische Trennvorrichtung
|
Intern |
|
|
Fehlerstromschutzschalter
|
Typ „S“ oder zeitverzögert |
|
|
Vorsicherung max.
|
max. 125 A (gL/gG) |
