Mehrpoliger Überspannungsschutz Typ 2

DS44S-320
Artikelnummer 461922
DS44S-320
  • Typ 2 Überspannungsschutz
  • Ableitfähigkeit pro Pol bis zu: In= 20 kA; Imax= 40 kA
  • Sichere Trennvorrichtung
  • Steckbares Schutzmodul
  • Fernsignalisierung optional
  • Erfüllt die Normen IEC 61643-11 und EN 61643-11
  • Zugelassen nach UL1449 ed.5
Kontaktieren Sie uns
Die Überspannungsschutzgeräte der DS40x Serie sind Typ 2 Ableiter und werden in der Haupt- bzw. Unterverteilung der elektrischen Installation eingesetzt um die nachgeschalteten Leitungen sowie elektrische Anwendungen zu schützen. Die Schutzschaltung des DS40x Serie besteht aus einer Kombination von Hochleistungsvarisatoren mit einer thermischen Trennvorrichtung, die Ableiter verfügen standardmäßig über eine optische Fehlersignalisierung und sind optional mit Fernsignalisierung erhältlich (DS40Sxx). Der DS40x Serie ist für elektrische Systeme mit den unterschiedlichsten Betriebsspannungen verfügbar und für Hutschienenmontage geeignet. Das steckbare Schutzmodul erlaubt den schnellen und unkomplizierten Austausch im Fehlerfall.
SPD Typ
2
Anwendung
z.B. 230/400
 AC-Stromversorgung
AC-Netzform
TNS or TNC or TT or IT
 TNS
Nennspannung
 Un 230 Vac
Höchste Dauerspannung AC
Uc 320 Vac
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
 UT 335 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
 UT 440 Vac Sicheres Verhalten
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe < 1 mA
Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
 Ic 0.5 mA
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
 If Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
 In 20 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 40 kA
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
Imax Total 160 kA
Anschlusspfade
 L/PE und N/PE
Schutzmodus
Schutzmodi- common und/oder differential
 CM
Schutzpegel-
@ In (8/20µs)
 Up 1.5 kV
Kurzschlussfestigkeit
 Isccr 25 000 A
Technologie
 MOV
Ableiterkonfiguration
 3-Phasen + N
Anschlussart
 Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene
Bauart
 Steckbare modulare Bauweise für Hutschienenmontage
Montage auf
 35 mm Hutschiene
Gehäusewerkstoff
 Thermoplastik UL94 V-0
Temperaturbereich
 Tu -40/+85°C
Schutzart
 IP20
Ausfallverhalten
 Trennung vom Netz; optische Anzeige
Fehlersignalisierung
 1 mechanische Anzeige je Pol| rot
Ersatzmodul
 DSM40-320
Fernmeldesignalisierung (FS)
 Option Potentialfreier Wechsler

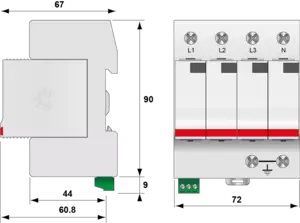

Einbaumaße
 Siehe Maßbild
Gewicht
 0.359 kg
Normkonform nach
 IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
Zulassungen
 CSA / UL Listed
thermische Trennvorrichtung
 Intern
Fehlerstromschutzschalter
 Typ „S“ oder zeitverzögert
Vorsicherung max.
 max. 125 A (gL/gG)
