Energieversorgung
Kombi-Ableiter Typ 1+2

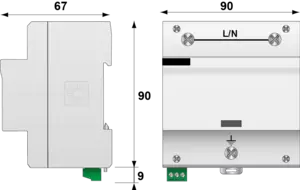

DS500E-230
Kombi-Ableiter Typ 1+2
DS500E-230
Part Number:
500230
Kombi-Ableiter Typ 1+2 auf Varistor Basis
Ableitfähigkeit pro Pol: Imax= 200 kA; Iimp= 50 kA
Erzeugt keinen (Netz-) Folgestrom (Kurzschlussstrom)
Sichere Trennvorrichtung
Fernsignalisierung optional
Erfüllt die Normen IEC 61643-11 und EN 61643-11
Zugelassen nach UL1449 ed.3
Ideal für BSK I unter 'worst-case' Bedingungen
Datenblatt
Installationsblatt
Tender specifications
Kontaktieren Sie uns
Die Überspannungsschutzgeräte der DS500E-Serie sind Kombi-Ableiter vom Typ 1+2 mit sehr hohem Blitzstromableitvermögen von 50 kA pro Pol. Somit sind sie für 'worst-case' Bedingungen, z.B. bei einem direkten Blitzschlag von bis zu 200 kA geeignet. Die DS500E-Serie erzeugt keinen Netzfolgestrom bzw. Kurzschlussstrom und ist damit sehr schonend für die elektrische Anlage.
Wählen Sie eine Rubrik :
DS500E-230
DS500E-320
DS500E-400
DS502E-230
DS502E-230/G
DS502E-320
DS502E-320/G
DS502E-400
DS503E-230
DS503E-320
DS503E-400
DS504E-230
DS504E-230/G
DS504E-320
DS504E-320/G
DS504E-400
Elektrische Eigenschaften
Mechanische Eigenschaften
Normen
Deconnector
Schemas
SPD Typ
1+2
Anwendung
z.B. 230/400
AC-Stromversorgung
Höchste Dauerspannung AC
Uc
255 Vac
max. Laststrom
IL
100 A
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
UT
335 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
UT
440 Vac Sicheres Verhalten
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe
< 3 mA
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
If
Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
In
50 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax
200 kA
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
Iimp
50 kA
spezifische Energie pro Pol
W/R
625 kJ/ohm
Anschlusspfade
L/N und L/PE
Schutzpegel-
@ In (8/20µs)
Up
1.8 kV
Schutzpegel bei 5 kA
Schutzpegel bei 5kA (8/20)µs
Up-5kA
0.8 kV
Kurzschlussfestigkeit
Isccr
50 000 A
Technologie
MOV
Anschlussart
Fahrstuhlklemme 6-35 mm² (50 mm²)
Bauart
Monoblock-Gehäuse für Hutschienenmontage
Montage auf
35 mm Hutschiene
Gehäusewerkstoff
Thermoplastik UL94 V-0
Temperaturbereich
Tu
-40/+85°C
Schutzart
IP20
Ausfallverhalten
Trennung vom Netz; optische Anzeige
Fehlersignalisierung
1 mechanische Anzeige je Pol rot
Fernmeldesignalisierung (FS)
Potentialfreier Wechsler
Einbaumaße
Siehe Maßbild
Normkonform nach
IEC 61643-11 / DIN EN 61643-11
Zulassungen
thermische Trennvorrichtung
Intern
Fehlerstromschutzschalter
Typ „S“ oder zeitverzögert
Vorsicherung max.
500 A (gL/gG)
×
Beschreibung:
Kombi-Ableiter Typ 1+2
Normkonform nach:
IEC 61643-11 / DIN EN 61643-11
Zulassungen:
EAC
Technologie:
MOV
Fernmeldesignalisierung (FS):
Potentialfreier Wechsler
SPD Typ :
1+2
Anwendung:
AC-Stromversorgung
Höchste Dauerspannung AC :
255 Vac
Schutzleiterstrom -Leckstrom (CM) bei Uc :
< 3 mA
max. Ableitstoßstrom :
200 kA
Blitzstoßstrom (10/350)µs /Pol :
50 kA
Schutzpegel-:
1.8 kV
Kurzschlussfestigkeit:
50 000 A
CITEL
Reference:
DS500E-230
Part Number: :
500230
Oder gleichwertig
