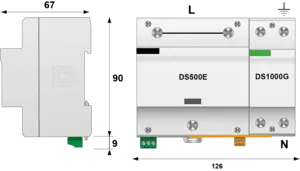

Mehrpoliger Kombi-Ableiter Typ 1+2
Part Number: 64026
DS502E-320/G
- Kombi-Ableiter Typ 1+2 auf Varistor Basis
- Ableitfähigkeit pro Pol: Imax= 200 kA; Iimp= 50 kA
- Erzeugt keinen (Netz-) Folgestrom (Kurzschlussstrom)
- Sichere Trennvorrichtung
- Fernsignalisierung optional
- Erfüllt die Normen IEC 61643-11 und EN 61643-11
- Ideal für BSK I unter 'worst-case' Bedingungen
Die Überspannungsschutzgeräte der DS500E-Serie sind Kombi-Ableiter vom Typ 1+2 mit sehr hohem Blitzstromableitvermögen von 50 kA pro Pol. Somit sind sie für 'worst-case' Bedingungen, z.B. bei einem direkten Blitzschlag von bis zu 200 kA geeignet.
Die DS500E-Serie erzeugt keinen Netzfolgestrom bzw. Kurzschlussstrom und ist
damit sehr schonend für die elektrische Anlage.
Certificates
Datenblatt
|
SPD Typ
|
IEC | 1+2 |
|
Anwendung
|
AC-Stromversorgung |
|
|
AC-Netzform
|
TT-TN |
|
|
Nennspannung
|
Un | 230 Vac |
|
Höchste Dauerspannung AC
|
Uc | 320 Vac |
|
max. Laststrom
|
IL | 100 A |
|
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
|
UT | 335 Vac Festigkeit |
|
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
|
UT | 440 Vac Sicheres Verhalten |
|
TOV-Spannung (N-PE) 200ms Charakteristik
TOV Fest oder Sicher
|
UT | 1200 V/300A/200 ms Festigkeit |
|
Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
|
Ic | Keiner |
|
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
|
If | Keiner |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 50 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 200 kA |
|
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
|
Iimp | 50 kA |
|
Gesamt- Blitzstoßstrom (10/350)µs
Gesamtblitzstromableitfähigkeit 1x (10/350)µs
|
Itotal | 100 kA |
|
spezifische Energie pro Pol
|
W/R | 156 kJ/ohm |
|
Anschlusspfade
|
L/N und N/PE |
|
|
Schutzmodus
Schutzmodi- common und/oder differential
|
CM / DM |
|
|
Schutzpegel L/N
@ In (8/20µs)
|
Up L/N | 1.8 kV |
|
Schutzpegel N/PE
@ In (8/20µs)
|
Up N/PE | 1.5 kV |
|
Schutzpegel L/N bei 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 1.2 kV |
|
Schutzpegel N/PE bei 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 1.2 kV |
|
Kurzschlussfestigkeit
|
Isccr | 50 000 A |
|
Technologie
|
MOV |
|
|
Ableiterkonfiguration
|
1 Phase+N |
|
|
Anschlussart
|
Fahrstuhlklemme 6-35 mm² (50 mm²) / Kammschiene |
|
|
Bauart
|
Monoblock-Gehäuse für Hutschienenmontage |
|
|
Montage auf
|
35 mm Hutschiene |
|
|
Gehäusewerkstoff
|
Thermoplastik UL94 V-0 |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Ausfallverhalten
|
Trennung vom Netz; optische Anzeige |
|
|
Fehlersignalisierung
|
1 mechanische Anzeige je Pol| rot |
|
|
Fernmeldesignalisierung (FS)
|
Potentialfreier Wechsler |
|
|
Einbaumaße
|
Siehe Maßbild |
|
Normkonform nach
|
IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5 |
|
|
Zulassungen
|
|
thermische Trennvorrichtung
|
Intern |
|
|
Fehlerstromschutzschalter
|
Typ „S“ oder zeitverzögert |
|
|
Vorsicherung max.
|
500 A (gL/gG) |
