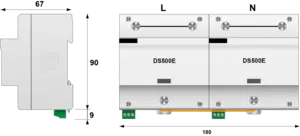

Mehrpoliger Kombi-Ableiter Typ 1+2

DS502E-320
Artikelnummer 64029
  • Kombi-Ableiter Typ 1+2 auf Varistor Basis
  • Ableitfähigkeit pro Pol: Imax= 200 kA; Iimp= 50 kA
  • Erzeugt keinen (Netz-) Folgestrom (Kurzschlussstrom)
  • Sichere Trennvorrichtung
  • Fernsignalisierung optional
  • Erfüllt die Normen IEC 61643-11 und EN 61643-11
  • Ideal für BSK I unter 'worst-case' Bedingungen
Kontaktieren Sie uns
Die Überspannungsschutzgeräte der DS500E-Serie sind Kombi-Ableiter vom Typ 1+2 mit sehr hohem Blitzstromableitvermögen von 50 kA pro Pol. Somit sind sie für 'worst-case' Bedingungen, z.B. bei einem direkten Blitzschlag von bis zu 200 kA geeignet. Die DS500E-Serie erzeugt keinen Netzfolgestrom bzw. Kurzschlussstrom und ist damit sehr schonend für die elektrische Anlage.
SPD Typ
1+2
Anwendung
z.B. 230/400
 AC-Stromversorgung
AC-Netzform
TNS or TNC or TT or IT
 TN
Nennspannung
 Un 230 Vac
Höchste Dauerspannung AC
Uc 320 Vac
max. Laststrom
 IL 100 A
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
 UT 335 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
 UT 440 Vac Sicheres Verhalten
Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
 Ic < 3 mA
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
 If Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
 In 50 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 200 kA
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
 Iimp 50 kA
Gesamt- Blitzstoßstrom (10/350)µs
Gesamtblitzstromableitfähigkeit 1x (10/350)µs
 Itotal 100 kA
spezifische Energie pro Pol
W/R 156 kJ/ohm
Anschlusspfade
 L/PE und N/PE
Schutzmodus
Schutzmodi- common und/oder differential
 CM
Schutzpegel N/PE
@ In (8/20µs)
 Up N/PE 1.8 kV
Schutzpegel L/PE
@ In (8/20µs)
 Up L/PE 1.8 kV
Kurzschlussfestigkeit
 Isccr 50 000 A
Technologie
 MOV
Ableiterkonfiguration
 1 Phase+N
Anschlussart
 Fahrstuhlklemme 6-35 mm² (50 mm²) / Kammschiene
Bauart
 Monoblock-Gehäuse für Hutschienenmontage
Montage auf
 35 mm Hutschiene
Gehäusewerkstoff
 Thermoplastik UL94 V-0
Temperaturbereich
 Tu -40/+85°C
Schutzart
 IP20
Ausfallverhalten
 Trennung vom Netz; optische Anzeige
Fehlersignalisierung
 1 mechanische Anzeige je Pol| rot
Fernmeldesignalisierung (FS)
 Potentialfreier Wechsler
Einbaumaße
 Siehe Maßbild
Gewicht
 1.2 kg
Normkonform nach
 IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
Zulassungen
thermische Trennvorrichtung
 Intern
Fehlerstromschutzschalter
 Typ „S“ oder zeitverzögert
Vorsicherung max.
 500 A (gL/gG)
