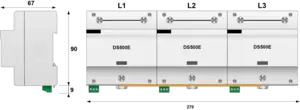

Mehrpoliger Kombi-Ableiter Typ 1+2
DS503E-400
Artikelnummer: 3965
  • Kombi-Ableiter Typ 1+2 auf Varistor Basis
  • Ableitfähigkeit pro Pol: Imax= 200 kA; Iimp= 50 kA
  • Erzeugt keinen (Netz-) Folgestrom (Kurzschlussstrom)
  • Sichere Trennvorrichtung
  • Fernsignalisierung optional
  • Erfüllt die Normen IEC 61643-11 und EN 61643-11
  • Zugelassen nach UL1449 ed.4
  • Ideal für BSK I unter 'worst-case' Bedingungen
Installationsblatt

Die Überspannungsschutzgeräte der DS500E-Serie sind Kombi-Ableiter vom Typ 1+2 mit sehr hohem Blitzstromableitvermögen von 50 kA pro Pol. Somit sind sie für 'worst-case' Bedingungen, z.B. bei einem direkten Blitzschlag von bis zu 200 kA geeignet. Die DS500E-Serie erzeugt keinen Netzfolgestrom bzw. Kurzschlussstrom und ist damit sehr schonend für die elektrische Anlage.


Wählen Sie eine Rubrik :

SPD Typ
1+2
Anwendung
z.B. 230/400
AC-Stromversorgung
AC-Netzform
TNS or TNC or TT or IT
IT
Nennspannung
400 Vac
Höchste Dauerspannung AC
440 Vac
max. Laststrom
100 A (si connexion série)
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
580 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
770 Vac Sicheres Verhalten
Betriebsstrom - Leckstrom (DM) bei Uc
Betriebsstrom bei Uc
< 3 mA
Folgestrom
Kurzschlussstrom nach dem Ableitvorgang
Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
50 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
200 kA
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
50 kA
Gesamt- Blitzstoßstrom (8/20)µs
Gesamtblitzstromableitfähigkeit 1x (10/350)µs
150 kA
Kurzschlussfestigkeit
50000 A
Anschlusspfade
L/PE
Schutzmodus
Schutzmodi- common und/oder differential
MC
Schutzpegel L/PE
@ In (8/20µs)
2.2 kV
spezifische Energie pro Pol
156 kJ/ohm
Technologie MOV
Ableiterkonfiguration Database Error Product mix
Anschlussart Fahrstuhlklemme 6-35 mm² (50 mm²) / Kammschiene
Bauart
Monoblock-Gehäuse für Hutschienenmontage
Montage auf
35 mm Hutschiene
Gehäusewerkstoff Thermoplastik UL94-V0
Temperaturbereich -40/+85°C
Schutzart IP20
Ausfallverhalten Trennung vom Netz; optische Anzeige
Fehlersignalisierung 1 mechanische Anzeige je Pol| rot
Fernmeldesignalisierung (FS)
Potentialfreier Wechsler
Einbaumaße
Siehe Maßbild
Zulassungen
EAC
Normkonform nach
IEC 61643-11 / DIN EN 61643-11 / UL1449 4ed.
Vorsicherung max.
for DE max values regarding IEC , could be different from UTE /FR values e.g. DS40 Range 50A to vs. 125A
500 A (gL/gG)
thermische Trennvorrichtung Intern
Fehlerstromschutzschalter Typ „S“ oder zeitverzögert
