Kombi-Ableiter Typ 1+2+3

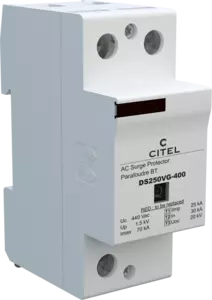

DS250VG-400
DS250VG-400
Part Number: 2578
  • Kombi-Ableiter Typ 1+2+3 auf Basis einer Gasgefüllten Funkenstrecke
  • 10 Jahre Garantie
  • Ableitfähigkeit pro Pol: Iimp= 25 kA (10/350 μs)
  • Sichere Trennvorrichtung
  • Spart Energiekosten Erzeugt keinen (Netz-) Folgestrom Betriebs- und leckstromfrei
  • Erfüllt die VDN-Richtlinie für den Einsatz im Vorzählerbereich
  • Energetisch koordiniert
  • Fernsignalisierung serienmäßig
  • Erfüllt die Normen IEC 61643-11 und EN 61643-11

Die DS250VG-Serie ist in der bewährten VG-Technology ausgeführt. Die einfache und robuste VG-Technology vereint die 3 Schutzklassen Typ 1, 2 und 3 in einem Gerät, dies wird durch Zertifizierungen bestätigt. Die einzigartige Kombination aus Gasgefüllter Funkenstrecke und Varistor ist nur bei CITEL zu finden sie garantiert den vollständigen und reibungslosen Workflow des Gerätes. Mit einem hohen Stoßstromableitvermögungen und einem geringen Schutzpegel, wird ein höchst mögliches Schutzniveau erreicht. Die VG-Technology erzeugt KEINEN Folgestrom und braucht diesen nicht zu löschen. Die Stärke der Stromquelle muss mit unserer VG-Technology nicht mehr gesondert berücksichtigt werden. Die VG-Technology ist die einzige Technologie weltweit, die als Kombi-Ableiter Typ 1, 2 und 3 für den 3-TOV-Spannungs-Test zertifiziert ist. Dies war kein MUSS, aber damit beweist CITEL die Qualität seiner Produkte. Selbstverständlich sind alle gängigen Netzformen (1-polig, TN, TNC, TNS, TT) erhältlich.


SPD Typ 1+2+3
Anwendung AC-Stromversorgung
Nennspannung Un 400 Vac
Höchste Dauerspannung AC Uc 440 Vac
max. Laststrom IL 100 A
TOV-Spannung (L-N) 5sec. Charakteristik UT 580 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik UT 770 Vac Festigkeit
Schutzleiterstrom -Leckstrom (CM) bei Uc Ipe Keiner
Folgestrom If Keiner
Nennableitstoßstrom (8/20) µs /Pol In 30 kA
max. Ableitstoßstrom Imax 70 kA
Blitzstoßstrom (10/350)µs /Pol Iimp 25 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol Uoc 20 kV
Surge withstand IEEE C62.41.2 20 kV
spezifische Energie pro Pol W/R 156 kJ/ohm
Anschlusspfade L/N oder L/PE
Schutzmodus MC oder MD
Schutzpegel Up 1.5 kV
Schutzpegel bei In Up-in 1.1 kV
Schutzpegel bei 5 kA Up-5kA 1 kV
Kurzschlussfestigkeit Isccr 50 000 A
Technologie VG-Technologie (MOV+ GSG)
Ableiterkonfiguration Einpolig
Anschlussart Fahrstuhlklemme 6-35 mm² (50 mm²) / Kammschiene
Bauart Monoblock-Gehäuse für Hutschienenmontage
Montage auf 35 mm Hutschiene
Gehäusewerkstoff Thermoplastik UL94-V0
Temperaturbereich Tu -40/+85°C
Schutzart IP20
Ausfallverhalten Trennung vom Netz; optische Anzeige
Fehlersignalisierung 1 mechanische Anzeige je Pol rot
Fernmeldesignalisierung (FS) Potentialfreier Wechsler
Einbaumaße Siehe Maßbild
Normkonform nach IEC 61643-11 / DIN EN 61643-11 / UL1449 4ed.
Zulassungen EAC
thermische Trennvorrichtung Intern
Fehlerstromschutzschalter Typ „S“ oder zeitverzögert
Vorsicherung max. 315 A (gL/gG)
