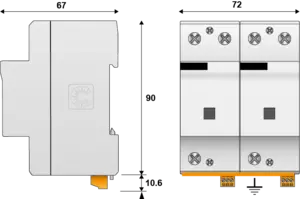

Mehrpoliger Kombi-Ableiter Typ 1+2+3

DS252VG-300
Artikelnummer 3469
DS252VG-300
  • Kombi-Ableiter Typ 1+2+3 auf Basis einer Gasgefüllten Funkenstrecke
  • 10 Jahre Garantie
  • Ableitfähigkeit pro Pol: Iimp= 25 kA (10/350 μs)
  • Sichere Trennvorrichtung
  • Spart Energiekosten Erzeugt keinen (Netz-) Folgestrom Betriebs- und leckstromfrei
  • VDE-AR-N 4100 konform "Einsatz von Überspannungs-Schutzeinrichtungen (SPD) Typ 1 in Hauptstromversorgungssystemen"
  • Energetisch koordiniert
  • Fernsignalisierung serienmäßig
  • Erfüllt die Normen IEC 61643-11 und EN 61643-11

Die DS250VG-Serie ist in der bewährten VG-Technology ausgeführt. Die einfache und robuste VG-Technology vereint die 3 Schutzklassen Typ 1, 2 und 3 in einem Gerät, dies wird durch Zertifizierungen bestätigt. Die einzigartige Kombination aus Gasgefüllter Funkenstrecke und Varistor ist nur bei CITEL zu finden sie garantiert den vollständigen und reibungslosen Workflow des Gerätes. Mit einem hohen Stoßstromableitvermögungen und einem geringen Schutzpegel, wird ein höchst mögliches Schutzniveau erreicht. Die VG-Technology erzeugt KEINEN Folgestrom und braucht diesen nicht zu löschen. Die Stärke der Stromquelle muss mit unserer VG-Technology nicht mehr gesondert berücksichtigt werden. Die VG-Technology ist die einzige Technologie weltweit, die als Kombi-Ableiter Typ 1, 2 und 3 für den 3-TOV-Spannungs-Test zertifiziert ist. Dies war kein MUSS, aber damit beweist CITEL die Qualität seiner Produkte. Selbstverständlich sind alle gängigen Netzformen (1-polig, TN, TNC, TNS, TT) erhältlich.


SPD Typ
1+2+3
Anwendung
z.B. 230/400
AC-Stromversorgung
AC-Netzform
TNS or TNC or TT or IT
TN
Nennspannung
Un 230 Vac
Höchste Dauerspannung AC
Uc 255 Vac
max. Laststrom
IL 100 A
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
UT 335 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
UT 440 Vac Festigkeit
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe Keiner
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
If Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
In 30 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 70 kA
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
Iimp 25 kA
Gesamt- Blitzstoßstrom (10/350)µs
Gesamtblitzstromableitfähigkeit 1x (10/350)µs
Itotal 50 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
Uoc 20 kV
Surge withstand IEEE C62.41.2
20 kV
spezifische Energie pro Pol
W/R 156 kJ/ohm
Anschlusspfade
L/PE und N/PE
Schutzmodus
Schutzmodi- common und/oder differential
CM
Schutzpegel bei In
Schutzpegel bei In (8/20)µs
Up-in 1.1 kV
Schutzpegel N/PE
@ In (8/20µs)
Up N/PE 1.5 kV
Schutzpegel L/PE
@ In (8/20µs)
Up L/PE 1.5 kV
Kurzschlussfestigkeit
Isccr 50 000 A
Technologie
VG-Technologie (MOV+GSG)
Ableiterkonfiguration
1 Phase+N
Anschlussart
Fahrstuhlklemme 6-35 mm² (50 mm²) / Kammschiene
Bauart
Monoblock-Gehäuse für Hutschienenmontage
Montage auf
35 mm Hutschiene
Gehäusewerkstoff
Thermoplastik UL94 V-0
Temperaturbereich
Tu -40/+85°C
Schutzart
IP20
Ausfallverhalten
Trennung vom Netz; optische Anzeige
Fehlersignalisierung
1 mechanische Anzeige je Pol| rot
Fernmeldesignalisierung (FS)
Potentialfreier Wechsler
Einbaumaße
Siehe Maßbild
Gewicht
0.54 kg
Normkonform nach
IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5
Zulassungen
UL Recognized
thermische Trennvorrichtung
Intern
Fehlerstromschutzschalter
Typ „S“ oder zeitverzögert
Vorsicherung max.
max. 315 A (gL/gG)
