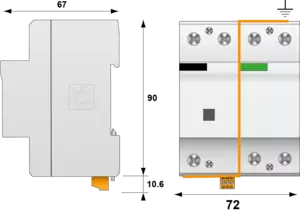

Mehrpoliger Kombi-Ableiter Typ 1+2+3
Part Number: 3403
DS252VG-300/G
- Kombi-Ableiter Typ 1+2+3 auf Basis einer Gasgefüllten Funkenstrecke
- 10 Jahre Garantie
- Ableitfähigkeit pro Pol: Iimp= 25 kA (10/350 μs)
- Sichere Trennvorrichtung
- Spart Energiekosten Erzeugt keinen (Netz-) Folgestrom Betriebs- und leckstromfrei
- VDE-AR-N 4100 konform "Einsatz von Überspannungs-Schutzeinrichtungen (SPD) Typ 1 in Hauptstromversorgungssystemen"
- Energetisch koordiniert
- Fernsignalisierung serienmäßig
- Erfüllt die Normen IEC 61643-11 und EN 61643-11
Die DS250VG-Serie ist in der bewährten VG-Technology ausgeführt. Die einfache und robuste VG-Technology vereint die 3 Schutzklassen Typ 1, 2 und 3 in einem Gerät, dies wird durch Zertifizierungen bestätigt. Die einzigartige Kombination aus Gasgefüllter Funkenstrecke und Varistor ist nur bei CITEL zu finden sie garantiert den vollständigen und reibungslosen Workflow des Gerätes. Mit einem hohen Stoßstromableitvermögungen und einem geringen Schutzpegel, wird ein höchst mögliches Schutzniveau erreicht. Die VG-Technology erzeugt KEINEN Folgestrom und braucht diesen nicht zu löschen. Die Stärke der Stromquelle muss mit unserer VG-Technology nicht mehr gesondert berücksichtigt werden.
Die VG-Technology ist die einzige Technologie weltweit, die als Kombi-Ableiter Typ 1, 2 und 3 für den 3-TOV-Spannungs-Test zertifiziert ist. Dies war kein MUSS, aber damit beweist CITEL die Qualität seiner Produkte. Selbstverständlich sind alle gängigen Netzformen (1-polig, TN, TNC, TNS, TT) erhältlich.
Certificates
Datenblatt
|
SPD Typ
|
IEC | 1+2+3 |
|
Anwendung
|
AC-Stromversorgung |
|
|
AC-Netzform
|
TT-TN |
|
|
Nennspannung
|
Un | 230 Vac |
|
Höchste Dauerspannung AC
|
Uc | 255 Vac |
|
max. Laststrom
|
IL | 100 A |
|
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
|
UT | 335 Vac Festigkeit |
|
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
|
UT | 440 Vac Festigkeit |
|
TOV-Spannung (N-PE) 200ms Charakteristik
TOV Fest oder Sicher
|
UT | 1200 V/300A/200 ms Festigkeit |
|
Schutzleiterstrom -Leckstrom (CM) bei Uc
|
Ipe | Keiner |
|
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
|
If | Keiner |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 30 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 70 kA |
|
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
|
Imax Total | 150 kA |
|
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
|
Iimp | 25 kA |
|
Gesamt- Blitzstoßstrom (10/350)µs
Gesamtblitzstromableitfähigkeit 1x (10/350)µs
|
Itotal | 50 kA |
|
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
|
Uoc | 20 kV |
|
Surge withstand IEEE C62.41.2
|
20 kV |
|
|
spezifische Energie pro Pol
|
W/R | 156 kJ/ohm |
|
Anschlusspfade
|
L/N und N/PE |
|
|
Schutzmodus
Schutzmodi- common und/oder differential
|
CM / DM |
|
|
Schutzpegel bei In
Schutzpegel bei In (8/20)µs
|
Up-in | 1.1 kV |
|
Schutzpegel L/N
@ In (8/20µs)
|
Up L/N | 1.5 kV |
|
Schutzpegel N/PE
@ In (8/20µs)
|
Up N/PE | 1.5 kV |
|
Kurzschlussfestigkeit
|
Isccr | 50 000 A |
|
Technologie
|
VG-Technologie (MOV+GSG) |
|
|
Ableiterkonfiguration
|
1 Phase+N |
|
|
Anschlussart
|
Fahrstuhlklemme 6-35 mm² (50 mm²) / Kammschiene |
|
|
Bauart
|
Monoblock-Gehäuse für Hutschienenmontage |
|
|
Montage auf
|
35 mm Hutschiene |
|
|
Gehäusewerkstoff
|
Thermoplastik UL94 V-0 |
|
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 |
|
|
Ausfallverhalten
|
Trennung vom Netz; optische Anzeige |
|
|
Fehlersignalisierung
|
1 mechanische Anzeige je Pol| rot |
|
|
Fernmeldesignalisierung (FS)
|
Potentialfreier Wechsler |
|
|
Einbaumaße
|
Siehe Maßbild |
|
Normkonform nach
|
IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5 |
|
thermische Trennvorrichtung
|
Intern |
|
|
Fehlerstromschutzschalter
|
Typ „S“ oder zeitverzögert |
|
|
Vorsicherung max.
|
max. 315 A (gL/gG) |
