Überspannungsschutz Typ 3 mit HF-Filter
DS-HF
Artikelnummer 77945
- Typ 3 Überspannungsschutz mit HF-Filter
- Ableitfähigkeit pro Pol: In= 3 kA; Imax= 10 kA
- Sichere Trennvorrichtung
- Quer- / Längsspannungsschutz
- Niedriger Schutzpegel
- Betriebs- und Fehleranzeige
- Erfüllt die Normen IEC 61643-11 und EN 61643-11
Datenblatt

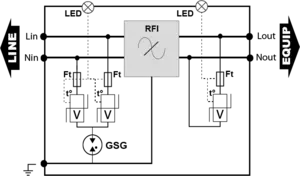

Die Überspannungsschutzableiter der DSHF-Serie sind zur Netzentstörung für Stromkreise mit empfindlicher Steuerungselektronik entwickelt worden. Sie bestehen aus einer dreistufigen Schutzschaltung mit integriertem Tiefpassfilter und Überwachungselektronik. Die Belastbarkeit der Filtermodule beträgt maximal 16 A. Im Fehlerfall trennt eine thermische Tennvorrichtung das Gerät vom Netz und eine Fehlersignalisierung in Form einer LED zeigt den Ausfall an.
Die Montage erfolgt einfach und schnell auf einer Hutschiene und die Anschaltung über Schraubklemmen.
|
SPD Typ
|
IEC | 2+3 |
|
Anwendung
z.B. 230/400
|
AC-Stromversorgung | |
|
AC-Netzform
TNS or TNC or TT or IT
|
TT-TN | |
|
Nennspannung
|
Un | 230 Vac |
|
Höchste Dauerspannung AC
|
Uc | 255 Vac |
|
max. Laststrom @25°C
|
IL | 16 A |
|
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
|
UT | 335 Vac Festigkeit |
|
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
|
UT | 440 Vac Sicheres Verhalten |
|
Schutzleiterstrom -Leckstrom (CM) bei Uc
|
Ipe | < 1 mA |
|
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
|
If | Keiner |
|
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
|
In | 3 kA |
|
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
|
Imax | 10 kA |
|
max. Gesamtableitstoßstrom (8/20)µs
Gesamtableitstoßstrom mit 1 x (8/20)µs
|
Imax Total | 10 kA |
|
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
|
Uoc | 10 kV |
|
Surge withstand IEEE C62.41.2
|
10 kV | |
|
RFI-Filter
|
0.1 - 30 MHz | |
|
Anschlusspfade
|
L/N und N/PE | |
|
Schutzmodus
Schutzmodi- common und/oder differential
|
CM / DM | |
|
Schutzpegel-
@ In (8/20µs)
|
Up | 1 kV / 0.8 kV |
|
Kurzschlussfestigkeit
|
Isccr | 10 000 A |
|
Ableiterkonfiguration
|
1 Phase+N | |
|
Anschlussart
|
Schraubklemme 0.75 - 4 mm² | |
|
Bauart
|
Steckbare modulare Bauweise für Hutschienenmontage | |
|
Montage auf
|
35 mm Hutschiene | |
|
Gehäusewerkstoff
|
Thermoplastik UL94 V-0 | |
|
Temperaturbereich
|
Tu | -40/+85°C |
|
Schutzart
|
IP20 | |
|
Ausfallverhalten
|
Trennung vom Netz; optische Anzeige | |
|
Fehlersignalisierung
|
Optische Anzeige aus | |
|
Einbaumaße
|
Siehe Maßbild | |
|
Gewicht
|
0.236 kg |
|
Normkonform nach
|
IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5 | |
|
Zulassungen
|
|
thermische Trennvorrichtung
|
Intern | |
|
Fehlerstromschutzschalter
|
Typ „S“ oder zeitverzögert | |
|
Vorsicherung max.
|
20 A (gL/gG) |
