Kombi-Ableiter Typ 1+2

DS250VG-690
Artikelnummer 63162
DS250VG-690
  • Kombi-Ableiter Typ 1+2 auf Basis einer Gasgefüllten Funkenstrecke
  • 10 Jahre Garantie
  • Ableitfähigkeit pro Pol: Iimp= 25 kA (10/350 μs)
  • Sichere Trennvorrichtung
  • Spart Energiekosten; Erzeugt keinen (Netz-) Folgestrom; Betriebs- und leckstromfrei
  • Energetisch koordiniert
  • Fernsignalisierung serienmäßig
  • Erfüllt die Normen UL1449 ed.5 und VDE V 0675-39-22
  • Zugelassen nach IEC 61643-11, EN 61643-11

Die einfache und robuste VG-Technology der DS250VG-690 Serie vereint in einem Gerät die Schutzklassen Typ 1+2. Die einzigartige Kombination aus Gasgefüllter Funkenstrecke und Varistor von CITEL garantiert den vollständigen und reibungslosen Workflow des Gerätes. Der DS250VG-690 erfüllt mit bis zu 25 kA/Pol die höhsten Anforderungen an die Blitzstromtragfähigkeit. Zudem verhindert die CITEL VG-Technology einen Netzfolgestrom und braucht diesen daher nicht zu löschen. Die Stärke der Stromquelle muss mit der VG-Technology nicht mehr gesondert berücksichtigt werden. Dies macht das Geräte für den Einsatz in Windenergieanlagen interessant, da das Gerät direkt im Statorzweig des Generators eingebaut wird und dort Kurzschlußströme im kA-Bereich möglich sind.

Wählen Sie eine Rubrik :

SPD Typ
IEC

1+2

Anwendung
z.B. 230/400

690Vac

Nennspannung
Un

690 Vac

Höchste Dauerspannung AC
Uc

760 Vac

max. Laststrom
IL

100 A

TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
UT

1050 Vac Festigkeit

TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
UT

1350 Vac Festigkeit

Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe

Keiner

Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
If

Keiner

Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
In

30 kA

max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax

100 kA

Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
Iimp

25 kA

Surge withstand IEEE C62.41.2

20 kV

spezifische Energie pro Pol
W/R

156 kJ/ohm

Anschlusspfade

L/N oder L/PE

Schutzmodus
Schutzmodi- common und/oder differential

CM / DM

Schutzpegel L/PE
@ In (8/20µs)
Up L/PE

4 kV

Schutzpegel L/PE bei 5 kA
@ 5 kA (8/20µs)
Up-5kA

2.6 kV

Kurzschlussfestigkeit
Isccr

50 000 A

Technologie

VG-Technologie (MOV+GSG)

Ableiterkonfiguration

Einpolig

Anschlussart

Fahrstuhlklemme 6-35 mm² (50 mm²) / Kammschiene

Bauart

Monoblock-Gehäuse für Hutschienenmontage

Montage auf

35 mm Hutschiene

Gehäusewerkstoff

Thermoplastik UL94 V-0

Temperaturbereich
Tu

-40/+85°C

Schutzart

IP20

Ausfallverhalten

Trennung vom Netz; optische Anzeige

Fehlersignalisierung

1 mechanische Anzeige je Pol rot

Fernmeldesignalisierung (FS)

Potentialfreier Wechsler

Einbaumaße

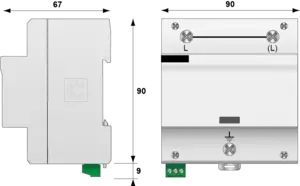

Siehe Maßbild

Gewicht

0.68 kg

Normkonform nach

IEC 61643-11 / DIN EN 61643-11 / UL1449 ed.5

Zulassungen

TUV

thermische Trennvorrichtung

Intern

Fehlerstromschutzschalter

Typ „S“ oder zeitverzögert

Vorsicherung max.

315 A (gL/gG)
