Mehrpoliger Kombi-Ableiter Typ 1+2+3

DACN1-35VGS-40-440
Artikelnummer 29324022
DACN1-35VGS-40-440
  • Kombi-Ableiter Typ 1+2+3 auf Basis einer Gasgefüllten Funkenstrecke -10 Jahre Garantie
  • Ableitfähigkeit pro Pol: In= 35 kA (8/20 μs); Iimp= 35 kA (10/350 μs)
  • Sichere Trennvorrichtung
  • Spart Energiekosten, erzeugt keinen (Netzkurzschluss-) Folgestrom, Betriebs- und Leckstromfrei
  • Fernsignalisierung serienmäßig
  • Optimiert für TOV
  • Erfüllt die Normen IEC 61643‑11 und EN 61643‑11

Die Geräte der DACN1-35VGS Serie sind Kombi-Ableiter vom Typ 1+2+3 auf Basis der CITEL "VG-Technology" und speziell für den Einsatz in Windenergie-Anlagen entworfen worden.


SPD Typ
1+2+3
Höchste Dauerspannung AC
Uc 440 Vac
max. Laststrom
@25°C
IL 100 A
TOV-Spannung (L-N) 5sec. Charakteristik
TOV Fest
UT 580 Vac Festigkeit
TOV-Spannung (L-N) 120min. Charakteristik
TOV Fest oder Sicher
UT 770 Vac Sicheres Verhalten
Schutzleiterstrom -Leckstrom (CM) bei Uc
Ipe Keiner
Folgestrom, Kurzschlußstrom nach dem Ableitvorgang
If Keiner
Nennableitstoßstrom (8/20) µs /Pol
15 Impulse mit In (8/20) µs
In 35 kA
max. Ableitstoßstrom
max. Ableitfähigkeit 8/20 µs pro Pol
Imax 70 kA
Blitzstoßstrom (10/350)µs /Pol
max . Blitzableitfähigkeit pro Pol (10/350)µs
Iimp 35 kA
Kombinierter Stoß nach IEC 61643-11 (1,2/50µs + 8/20µs) /Pol
Test klasse III : 1.2/50µs – 8/20µs
Uoc 6 kV
spezifische Energie pro Pol
W/R 306 kJ/o
Schutzpegel
@ In (8/20µs), @ 6 kV (1,2/50 µs)
Up 1.8 kV
Kurzschlussfestigkeit
Isccr 50 000 A
Technologie
VG-Technologie (MOV+GSG)
Ableiterkonfiguration
3-Phasen + N
Anschlussart
Fahrstuhlklemme 2,5-25 mm² (35mm²) / Kammschiene

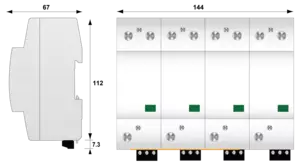

Bauart
Monoblock-Gehäuse für Hutschienenmontage
Steckbar
Nein
Montage auf
35 mm Hutschiene
Gehäusewerkstoff
Thermoplastik UL94 V-0
Temperaturbereich
Tu -40/+85°C
Schutzart
IP20
Ausfallverhalten
Trennung vom Netz; optische Anzeige
Fehlersignalisierung
1 mechanische Anzeige je Pol| rot
Fernmeldesignalisierung (FS)
Potentialfreier Wechsler
Anschlußquerschnitt (FS)
max. 1,5 mm² ein-/mehrdrahtig
Schaltleistung max.
250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Gewicht
1.652 kg
Normkonform nach
IEC 61643-11 / DIN EN 61643-11
Zulassungen
thermische Trennvorrichtung
Intern
Fehlerstromschutzschalter
Typ „S“ oder zeitverzögert
Vorsicherung max.
315 A (gL/gG)
